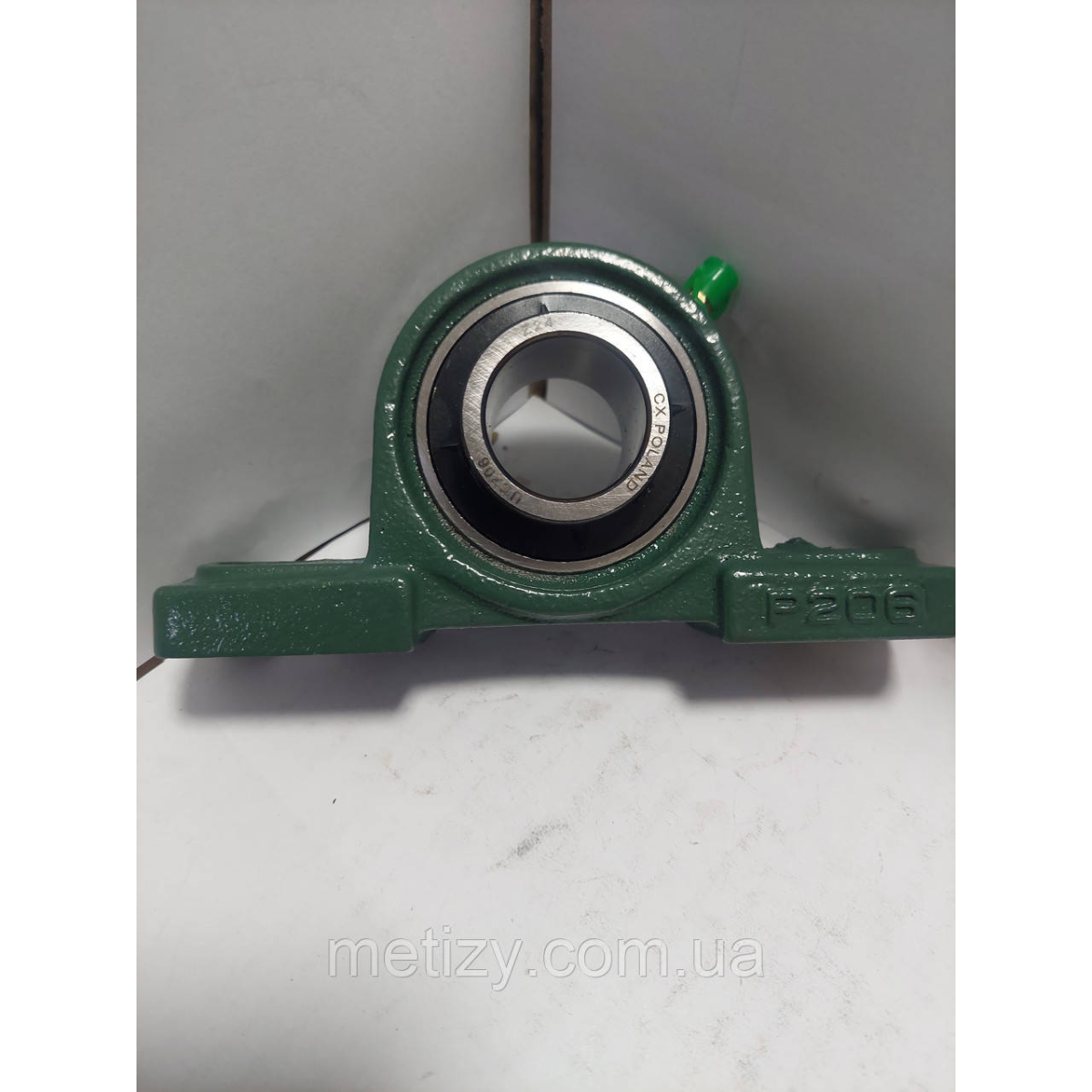

Підшипник корпусний UCP 206 CX на вал 30

Опис

Підшипникові вузли складаються з корпусного підшипника і корпуса в якому вони змонтовані. Підшипник має сферичну зовнішню поверхню і пристрій фіксації на валу, що забезпечує легкість і простоту монтажу та демонтажу.Габаритні розміри в міліметрах • Внутрішній діаметр (d) = 30; • Довжина корпусу (A) = 165; • Відстань між центрами отворів (E) = 121; • Загальна висота корпусу (Н)= 84; • Ширина лап корпусу (P)= 48; • Відстань від основи до осі обертання (H1)= 42,9; • Товщина лап корпусу (H2) = 17 мм; • Ширина кріпильного отвору (S1) = 17; • Довжина кріпильного отвору (S2) = 20; • Відстань від осі мастильного отвори до середини доріжки кочення (F) =15,9; • Висота внутрішньої обойми (В) = 38,1; • Вага = 1,24 кг.
